Doppelwandiger Edelstahlschornstein

Isolierte Edelstahlschornsteine für diverse Einsatzbereiche in unterschiedlichen Designausführungen


Ein doppelwandiger Edelstahlschornstein ist zwischen dem Innen- und Außenrohr mit hochwertigem Dämmmaterial ausgestattet. Die Dämmmaterialien mit 25mm bis 57,5mm Isolierstärke sorgen für eine hohe Lebensdauer. Der Edelstahlschornstein wird meist an der Außenwand des Gebäudes montiert.

Je nach System eignen sich die Edelstahlschornsteine für die Abführung von Verbrennungsprodukten aus Feuerstätten für feste, flüssige und gasförmige Brennstoffe. Der moderne Edelstahlschornstein stellt unter anderem ein optisches Highlight für jedes Haus dar. Aufgrund der Temperaturbeständigkeit von bis zu 600°C bietet er eine sichere Möglichkeit der Abgasführung. Zusätzlich zu dem gängigen Edelstahlkamin mit Klemmband bietet Jeremias mit der DW-VISION Ausführung einen Designschornstein an.

Die Edelstahlschornstein Systeme der Serien DW-ECO, DW-FU und DW-VISION zählen zu den meistgekauften Schornsteinsystemen in Deutschland.

Wählen Sie eine Edelstahlschornstein Ausführung aus und erfahren Sie mehr über den jeweiligen Schornstein Bausatz.

Unsere DW-Systeme im Überblick

DW-FU

Klassischer Edelstahlschornstein

Winkel mit Revisionsöffnung Edelstahlschornstein Jeremias DW-FU

[Translate to Schweiz (DE):]

  • Steckverbindung Muffe/Sicke
  • Innenrohrmaterial 1.4571 (316Ti) / 1.4404 (316L)
  • Rußbrandbeständig oder feuchteunempfindlich
  • Zahlreiche Oberflächenoptionen

DW-AL

Druckdichter Edelstahlschornstein

Winkel mit Revisionsöffnung Edelstahlschornstein Jeremias DW-AL
  • Steckverbindung Muffe/Sicke
  • Spezialdichtung im Innenrohr
  • Innenrohrmaterial 1.4404 (316L) / 1.4571 (316Ti)
  • Feuchteunempfindlich
  • Zahlreiche Oberflächenoptionen

DW-SILVER

Kondensatsäurebeständiger Edelstahlschornstein

  • Steckverbindung Muffe/Sicke
  • Innenrohrmaterial 1.4539 (904L)
  • Rußbrandbeständig und feuchteunempfindlich
  • Ideal für Festbrennstoffe bei feuchter Betriebsweise

DW-ECO 2.0

Preiswerter Edelstahlschornstein

Winkel mit Revisionsöffnung Edelstahlschornstein Jeremias DW-ECO 2.0
  • Steckverbindung Muffe/Sicke
  • Innenrohrmaterial L99
  • Rußbrandbeständig oder feuchteunempfindlich

DW-ECO 2.0 AL

Preiswerter druckdichter Edelstahlschornstein

Winkel mit Revisionsöffnung Jeremias DW-ECO 2.0
  • Steckverbindung Muffe/Sicke
  • Spezialdichtung im Innenrohr
  • Innenrohrmaterial L99
  • Feuchteunempfindlich

DW-BLACK

Schwarz matt pulverbeschichteter Edelstahlschornstein

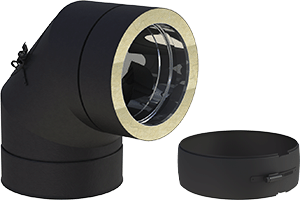

Winkel mit Revisionsöffnung Edelstahlschornstein Jeremias DW-BLACK
  • Schwarz matt pulverbeschichtet
  • Innenrohrmaterial L99
  • Rußbrandbeständig oder feuchteunempfindlich

DW-KL

Konisch dichtender Edelstahlschornstein

Winkel mit Revisionsöffnung Edelstahlschornstein Jeremias DW-KL
  • Konische Verbindungstechnik
  • Keine separate Dichtung nötig
  • Innenrohrmaterial 1.4404 (316L) / 1.4571 (316Ti)
  • Rußbrandbeständig oder feuchteunempfindlich
  • Geeignet für hohe Temperaturen & Hochdruck
  • Vielfältige Einsatzbereiche
  • Zahlreiche Oberflächenoptionen

DW-VISION

Design-Edelstahlschornstein ohne Klemmband

Winkel mit Revisionsöffnung Edelstahlschornstein Jeremias DW-VISION
  • Eingezogene Steckverbindung (Außenrohr)
  • Innenrohrmaterial: 1.4404 (316L) / 1.4571 (316Ti)
  • Rußbrandbeständig oder feuchteunempfindlich
  • Top-Design dank glatter Rohrsäule
  • Gebürstete Oberfläche
  • Zahlreiche weitere Oberflächenoptionen

DW-POWER 2.0

Druckdichter Edelstahlschornstein mit Dichtung im Außenmantel

Winkel Edelstahlschornstein Jeremias DW-POWER
  • Steckverbindung eingezogen (Außenrohr)
  • Innenmaterial: 1.4404 (316L)
  • Geeignet für hohe Temperaturen & Hochdruck
  • Spannungsfreie thremische Längenausdehung des Innenrohres möglich

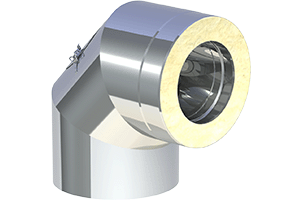

GESCHOSS-DW

Mehrschaliges Abgasanlagensystem mit Feuerwiderstandsklasse EI60

  • Steckverbindung eingezogen (Außenrohr)
  • Innenmaterial: 1.4404 (316L) / 1.4571 (316Ti)
  • System mit Feuerwiderstandsklasse EI60
  • Top-Design dank glatter Rohrsäule
  • Gebürstete Oberfläche

Systemvergleich

Unsere Edelstahlschornsteine sind für diverse Einsatzbereiche, in unterschiedlichsten Designausführungen, Materialien und Farboptionen erhältlich. Für einen übersichtlichen Vergleich unserer doppelwandigen Schornsteine klicken Sie bitte hier:



SystemÖlGasFBEinsatz-
temp.		MaterialWandstärke      WIGDruckZertifizierungKlassifizierung
DW-FU≤ 400 °C
≤ 600 °C		innen: 1.4571 / 1.4404
außen: 1.4301		innen: 0,6 mm
außen: 0,6 mm 		N10036 CPD 9174 001T400 - N1 - D - V3 - L50060 - Gxx
T400 - N1 - W - V2 - L50060 - Oxx
T600 - N1 - D - V3 - L50060 - Gxx
T600 - N1 - W - V2 - L50060 - Oxx
DW-FU
Verbindungsleitung		≤ 450 °C
≤ 600 °C		innen: 1.4571 / 1.4404
außen: 1.4301		innen: 0,6 mm
außen: 0,6 mm 		N10036 CPR 9174 047T450 - N1 - W - V2 - L50060 - O50M
T600 - N1 - D - V3 - L50060 - G100M
T600 - N1 - W - V2 - L50060 - O100M
DW-SILVER≤ 600 °Cinnen: 1.4539
außen: 1.4301		innen: 0,6 mm
außen: 0,6 mm 		N1Z - 7. 1 - 3375T600 - N1 - W2 - G50 - L00
DW-AL ≤ 120 °C
≤ 200 °C		innen: 1.4571 / 1.4404
außen: 1.4301		innen: 0,6 mm
außen: 0,6 mm		P1
200 Pa		0036 CPR 9174 003Mit EPDM-Dichtung:
T120 - N1 - W - V2 - L50060 - O00
T120 - P1 - W - V2 - L50060 - O00
Mit Silikon-Dichtung:
T200 - N1 - W - V2 - L50060 - O00
T200 - P1 - W - V2 - L50060 - O00
DW-AL
Verbindungsleitung		 ≤ 120 °C
≤ 200 °C		innen: 1.4571 / 1.4404
außen: 1.4301		innen: 0,6 mm
außen: 0,5 mm		P1
200 Pa		0036 CPR 9174 050Mit EPDM-Dichtung:
T120 - P1 - W - V2 - L50060 - O00M
T120 - N1 - W - V2 - L50060 - O00M
Mit Silikon-Dichtung:
T200 - P1 - W - V2 - L50060 - O00M
T200 - N1 - W - V2 - L50060 - O00M
DW-ECO 2.0≤ 400°C
≤ 600 °C		innen: L99
außen: 1.4301		innen: 0,5 mm
außen: 0,5 mm		N10036 CPR 9174 015T400 - N1 - W - V2 - L99050 - Oxx
T600 - N1 - W - V2 - L99050 - Oxx
T600 - N1 - W - V2 - L99050 - Gxx
DW-ECO 2.0
Verbindungsleitung		≤ 450 °C
≤ 600 °C		innen: L99
außen: 1.4301		innen: 0,5 mm
außen: 0,5 mm		N10036 CPR 9174 054T450 - N1 - W - V2 - L99050 - O50M
T600 - N1 - W - V2 - L99050 - G100M
T600 - N1 - W - V2 - L99050 - O100M
DW-ECO 2.0 AL ≤ 120 °C
≤ 200 °C		innen: L99
außen: 1.4301		innen: 0,5 mm
außen: 0,5 mm		P1
200 Pa		0036 CPR 9174 046Mit EPDM-Dichtung:
T120 - P1 - W - V2 - L99050 - O00
T120 - N1 - W - V2 - L99050 - O00
Mit Silikon-Dichtung:
T200 - P1 - W - V2 - L99050 - O00
T200 - N1 - W - V2 - L99050 - O00
DW-ECO 2.0 AL
Verbindungsleitung		 ≤ 120 °C
≤ 200 °C		innen: L99
außen: 1.4301		innen: 0,5 mm
außen: 0,5 mm		P1
200 Pa		0036 CPR 9174 053Mit EPDM-Dichtung:
T120 - P1 - W - V2 - L99050 - O00M
T120 - N1 - W - V2 - L99050 - O00M
Mit Silikon-Dichtung:
T200 - P1 - W - V2 - L99050 - O00M
T200 - N1 - W - V2 - L99050 - O00M
DW-BLACK≤ 450 °Cinnen: L99
außen: Eloverzinkt		innen: 0,5 mm
außen: 0,5 mm		N10036 CPR 9174 137T450 - N1 - W - V2 - L99050 - G80
DW-BLACK
Verbindungsleitung		≤ 450 °Cinnen: L99
außen: Eloverzinkt		innen: 0,5 mm
außen: 0,5 mm		N1
 		0036 CPR 9174 138T450 - N1 - W - V2 - L99050 - G170 M
DW-KL≤ 200 °C
≤ 400 °C
≤ 450 °C
≤ 600 °C		innen: 1.4571 / 1.4404
außen: 1.4301		innen: 0,6 mm
außen: 0,6 mm		H1
5000 Pa		0036 CPD 9174 002T200 - P1 - W - V2 - L50060 - O00
T200 - H1 - W - V2 - L50060 - Oxx
T400 - N1 - D - V3 - L50060 - Gxx
T400 - N1 - W - V2 - L50060 - Oxx
T400 - P1 - W - V2 - L50060 - Oxx
T450 - H1 - W - V2 - L50060 - Oxx
T600 - N1 - D - V3 - L50060 - Gxx
T600 - H1 - W - V2 - L50060 - Gxx
DW-KL
Verbindungsleitung
DW-KH		≤ 200 °C
≤ 450 °C
≤ 600 °C		innen: 1.4571/ 1.4404
außen: 1.4301		innen: 0,6 mm
außen: 0,6 mm		H1
5000 Pa		0036 CPR 9174 041T200 - P1 - W - V2 - L50060 - O00M
T200 - H1 - W - V2 - L50060 - O20M
T450 - H1 - W - V2 - L50060 - O50M
T600 - N1 - D - V3 - L50060 - G100M
T600 - H1 - W - V2 - L50060 - G100M
DW-VISION≤ 400 °C
≤ 450 °C
≤ 600 °C		innen: 1.4571/ 1.4404
außen: 1.4301		innen: 0,6 mm
außen: 0,6 mm		N10036 CPR 9174 009T600 - N1 - D - V3 - L50050 - G50
T400 - N1 - W - V2 - L50050 - O20
T450 - N1 - W - V2 - L50050 - O50
DW-VISION
Verbindungsleitung		≤ 450 °C
≤ 600 °C		innen: 1.4571/ 1.4404
außen: 1.4301		innen: 0,6 mm
außen: 0,6 mm		N10036 CPR 9174 048T600 - N1 - D - V3 - L50050 - G100M
T450 - N1 - W - V2 - L50050 - O50M
DW-POWER 2.0≤ 600 °C innen: 1.4404
außen: 1.4301 		innen:  0,5 mm
außen: 0,6 mm		H1
5000 Pa		0036 CPR 9174 085T600 - H1 - D  - V2 - L50050 - Oxx
DW-POWER 2.0
Verbindungsleitung		≤ 600 °C innen: 1.4404
außen: 1.4301 		innen: 0,5 mm
außen: 0,6 mm		H1
5000 Pa		0036 CPR 9174 088T600 - H1 - D - V2 - L50050 - O100M

HINWEIS
xx = Die Abstände zu brennbaren Bauteilen sind durchmesserabhängig.
Wir verweisen daher auf unsere Leistungserklärungen, welche Ihnen auf unserer Homepage zum Download zur Verfügung stehen.

Bitte beachten Sie, dass bei der Bestellung von Kaminen ohne Sohle (z.B. bei Aufbau mit Winkel mit Stützfuß oder Grundplatte mit Zwischenstütze)
generell ein Klemmband zusätzlich bestellt werden muss!

Systemvergleich als PDF

Vorteile Jeremias DW-Abgassysteme

Alle unsere doppelwandigen Schornsteinsysteme zeichnen sich aus durch:

  • CE-Zertifizierung
  • Einfache Montage durch passgenaue Elemente und Steckverbindungen
  • Kein Schweißen auf der Baustelle nötig
  • Hochwertige Isolierung zur Vermeidung von Wärmebrücken zwischen Innen- und Außenschale
  • Edelstahl: unter WIG schutzgasgeschweißt und passivierte Längsnähte für höchstmögliche
  • Korrosionssicherheit
  • Kondensat- und gasdicht
  • Verwendung hochwertiger Dichtungsmaterialien für hohe Lebensdauer
